産品特點
| 産品特點： 1、快速：可以多個産品同時測量，産品放置後，僅需一鍵可同時測量放置在平台的多個産品的尺寸，颠覆了傳統測量模式； 2、無人為誤差：任何人的測量結果都是相同的； 3、任何人都能方便快捷操作； 4、産品可随意擺放，無需任何夾具； 5、測量完成後可自動導出數據報表； 6、外觀設計大方，美觀，機身采用高标準航空鋁材保證了設備的穩定性； 7、強大的軟件處理系統和精準的算法，取得高精度的測量結果。 | |
技(jì )術參數
品名 | ||||
産品型号 | NS-HL30A | NS-HL60A | NS-HL80A | NS-HL100A |
視野 | 28㎜×25㎜ | 80㎜×60㎜ | 95㎜×80㎜ | 110㎜×95㎜ |
測量精度 | ±1μm | ±1.5μm | ±2μm | ±2μm |
重複精度 | 1μm | 1.5μm | 2μm | 2.5μm |
儀器外形尺寸 | 600×400×750 | 650×430×950 | 650×430×950 | 650×430×950 |
儀器重量 | 25KG | 50KG | 58KG | 60KG |
平台承重 | 20KG | 10KG | 10KG | 10KG |
圖像傳感器 | 1000萬像素CCD | |||
鏡頭 | 雙側遠心雙倍率鏡頭 | |||
光源系統 | 平行背光 環形面光 | |||
軟件 | AOS-CHECK.2.0 | |||
電腦配置 | CPU I3處理器 4G内存 | |||
顯示器 | 21.5英寸液晶顯示器 | |||
信号輸出 | 判斷輸出PASS FAIL NULL | |||
工作環境 | 25℃±2℃ 20%到80% RH | |||
測量速度 | ≤5秒（100以内尺寸） | |||
測量基本功能 | 點 線 圓 圓弧 角度 距離 平行距 | |||
輔助功能 | 相交 平行 平分 垂直 相切 | |||
幾何公差 | 位置公差 形位公差 尺寸公差 | |||
功率 | 80W | |||
電壓 | AC100-240V 50/60Hz | |||
系統介紹
●有效提高工作效率 |
|
●快速實現批量檢測 |
|
●消除人為誤差 |
|
●一次性整體成像，節省檢測時間 |
|
●測量對象可以任意擺放，無需夾具 |
|
●采用小畸變遠心鏡頭 |
|
|
AOS-CHECK.2.0測量軟件：
1、AOS-CHECK.2.0測量軟件簡單易學----架構在微軟的windows平台上，如同word或者Excel應用軟件一樣，整合了多種應用設計，呈現在全新的AOS-CHECK.2.0測量軟件上。
2、AOS-CHECK.2.0提供了多種幾何運算功能----您可以借助各種直覺式的功能鍵輕易地在您的工件上取得信息并執行各種幾何運算，來獲得您所需要的坐标、尺寸及外觀等信息。
3、可按照客戶自行設定的程序自動測量出産品的尺寸，測量值可自動轉到Excel生成 統計報表。産品無需夾具，隻需将特征點放置于當前視頻下。

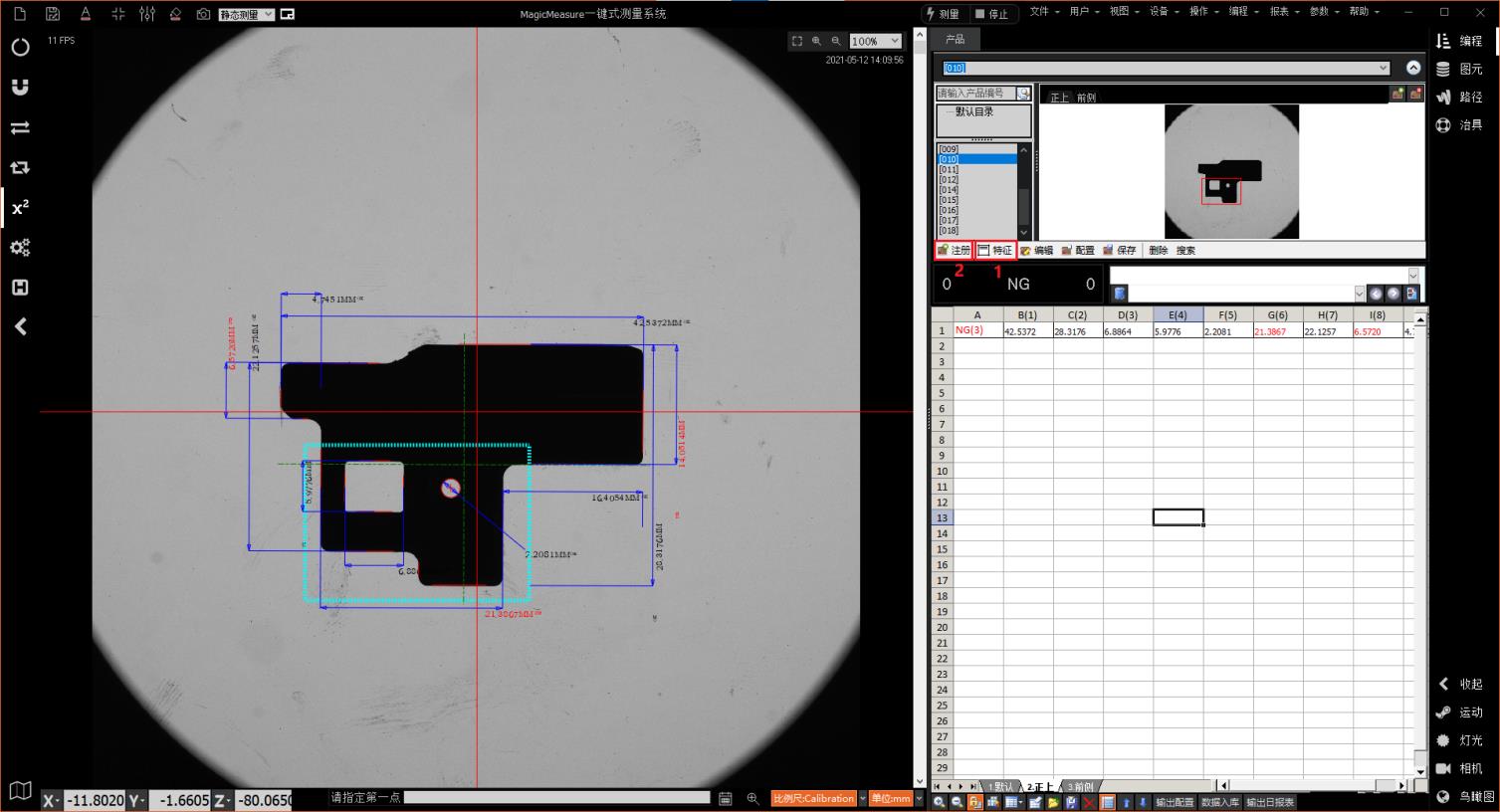

簡介易用的軟件界面：
AOS-CHECK提供了多種幾何運算功能-您可以借助坐标工具,單元工具,視覺工具構成工具和标注工具的功能鍵輕易的再您的工件上取得信息并執行各種幾何運算，來獲得您所需要的坐标,尺寸及外觀等信息，此軟件設計開發原則是操作簡單，功能強大,易學易懂,穩定可靠。

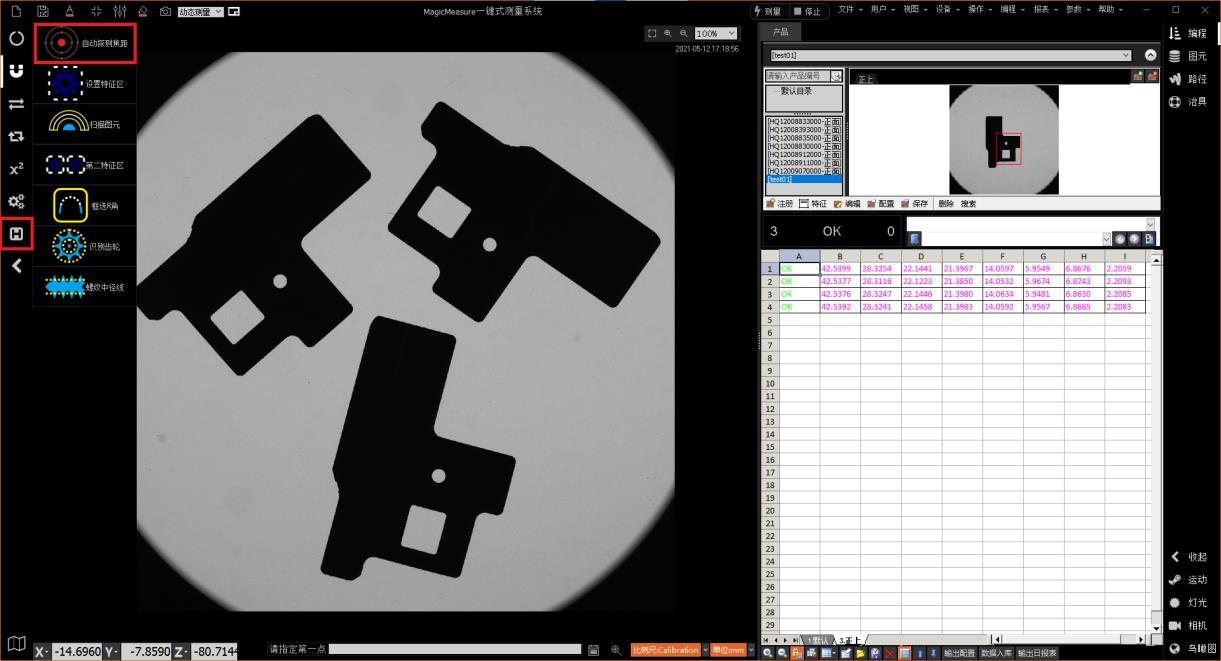

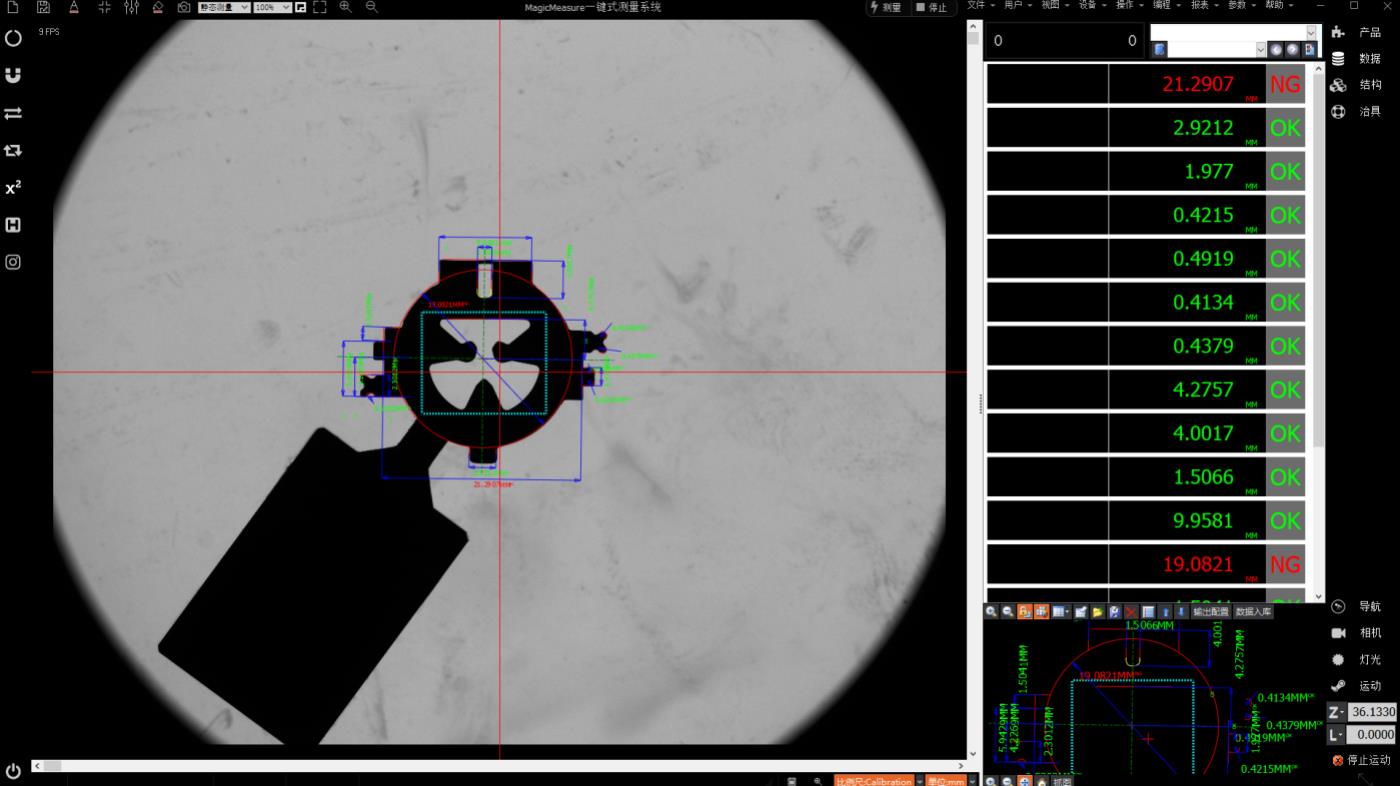

測量結果會以OK和NG的方式顯示屏幕上，檢測合格顯示OK，檢測不良顯示NG，等待檢測顯示WT.
 |  |  |
具體特點
1、優良的完全面向對象的軟件架構設計，确保軟件穩定可靠；
2、軟件支持各國語言，無需安裝語言包和更改軟件，便于本地化使用；
3、專業的SPC統計分析軟件與測量軟件無縫連接，數據自動輸送到SPC軟件數據庫中，無需人 為操作。
4、同種類型的軟件免費升級，解決我們客戶的後顧之憂。
5、采用超強尋邊算法，精準抓取有陰影、成像模糊的邊緣，确保測量精度。
6、X Y軸可以根據您自己的需求調節移動速度。
7、數據顯示清晰明朗，測量值的單位默認為毫米、度。當設置了标準值、上限、下限後，當測量通過時，狀态值為“OK”，如果測量工件不合格，會以紅色顯示數據，同時标出超出誤差和“NG”以示 意該測量項不合格。
8、方便快捷，解法多樣法，方便于找到自己想要的那個尺寸。
9、測量數據報告可以以 Word Excel 和 TXT格式輸出
