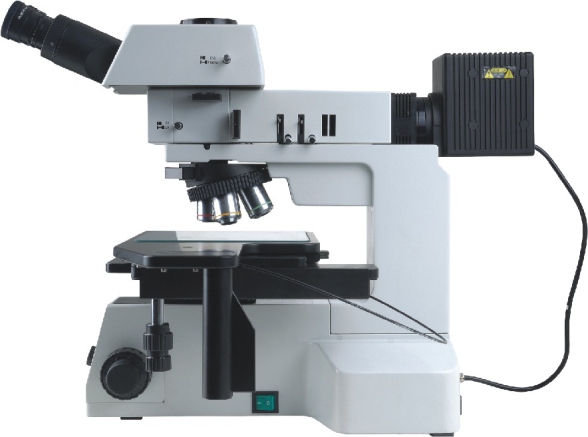

産品特點
産品特點： 1、NS-503RT可以實現X、Y方向105mm/158mm的移動範圍。 2、全新設計的長工作距專業金相物鏡，高倍物鏡采用半複消技(jì )術。 3、各種觀察方法下都能得到清晰銳利與高對比度的顯微圖像。 4、附件齊全,配置完善,可靈活進行系統組合與功能拓展。 5、人機工程學設計、堅實可靠的系統結構。 |  |
技(jì )術參數
| 可選擇的觀察方法 | 明場/斜照明/偏振光/DIC | 明場/斜照明/偏振光/DIC/透射光 |
| 光學系統 | 無限遠色差校正光學系統 | |
| 目鏡 | PL10X/22平場高眼點目鏡 | |
| 物鏡 | LMPL無限遠長工作距金相物鏡 | |
| 觀察筒 | 30°鉸鏈式三目，分光比，雙目：三目=100: 0或50:50 | |
| 轉換器 | 5孔内傾式轉換器，帶DIC插槽 | |
| 載物台 | 4"雙層機械移動平台，行程105x 105mm；帶金屬平闆平台，右手位X、Y移動手輪，配平台接口 | 4"雙層機械移動平台，行程105x 105mm；帶玻璃平台，右手位X、Y移動手輪，配平台接口 |
| 顯微鏡鏡體 | 粗微調同軸、粗調行程33mm，微調精度0.001mm，帶粗調機構上限位及松緊調節裝置。内置90-240V寬電壓變壓器，單路電源輸出 | 粗微調同軸、粗調行程33mm，微調精度0.001mm，帶粗調機構上限位及松緊調節裝置。内置90-240V寬電壓變壓器，雙路電源輸出 |
| 反射照明器系統 | 帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片插槽與偏光裝置插槽；帶斜照明切換拉杆。單顆大功率5W LED，白色，光強連續可調 | |
| 透射照明系統 | / | 單顆大功率5W LED，白色，光強連續可調。N..A.0.5聚光鏡，帶可變孔徑光闌 |
系統介紹

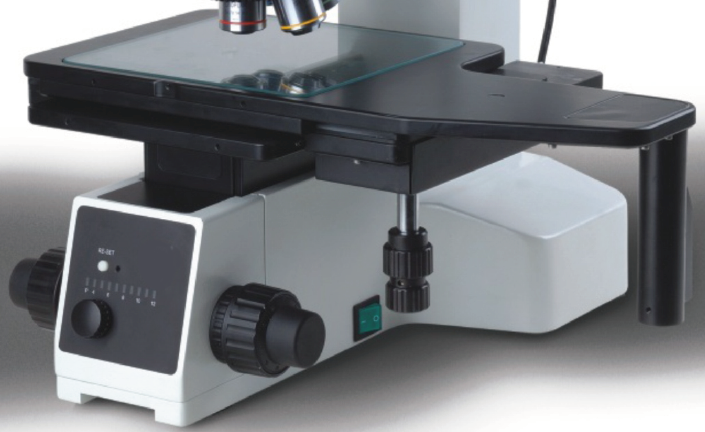

大行程移動平台設計 ◆NS-503RT機型采用4'/6'平台設計， 可适用于相應尺寸的晶圓或FPD檢測， 也可用于小尺寸樣品的陣列檢測。 ◆NS-503RT: 4英寸平台，移動範圍: 105mmX 105mmNS-503RT:6英寸平台，反射照明移動範圍: 158mmX158mm，透射照明移動範圍100mmX100mm; 帶離合器手柄，可用于全行程範圍内快速移動。 ◆通過使用平台适配接口，所有平台可在NS-503RT機型 之間通用。 | 超長工作距金相物鏡 ◆全新設計的超長工作距物鏡，采用半複消色差技(jì )術， 并使用多層寬帶鍍膜技(jì )術，使整個視場内的成像清晰銳利， 色彩自然，明亮舒适。 ◆超長的工作距離設計，50X的有效工作距離達到7.8mm, 100X物鏡也達到了2.1mm, 大幅拓展了NS-503RT機型的應用領域， 5X、10X、20X物鏡的設計，通過精選材料及優化設計， 使DIC微分幹涉觀察的性能非常出色。 ◆同步設計了全套明暗場兩用物鏡，适用于NS-503RT機型， 暗場照明亮度比傳統暗場物鏡提高2倍以上。 |
 |  |
| ....................................................................................................................................................................................... | |

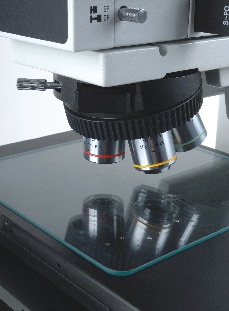

高性能物鏡轉換器 ◆NS-503RT機型的轉換器采用精密軸承設計，轉動手感 輕巧舒适，重複定位精度高，物鏡轉換後的同心度也得 到較好的控制，根據NS-503RT機型配置及功能的不同， 可以選擇不同型号的轉換器。 ◆PI103C5型: 5孔明場轉換器，用于NS-503RT機型 ◆PI103C5I型: 5孔明場轉換器，帶DIC棱鏡插槽， 用于NS-503RT機型。 ◆PI103C5BD型: 5孔明暗場轉換器，用于NS-503RT機型 ◆PI103C5BD|型: 5孔明暗場轉換器，帶DIC棱鏡插槽， 用于NS-503RT機型。 | 寬視場鉸鏈式三目觀察筒 ◆MXETH25R型正像鉸鏈三目觀察筒， 所成像的方位與物體實際方位一緻， 物體移動的方向跟像面移動的方向相同， 便于觀察與操作，适用于6英寸移動平台配合使用。 ◆MX4RTH30R型鉸鏈三目觀察筒， 适用于4英寸平台配合使用。 ◆兩種類型的觀察筒可以在NS-503RT機型内通用。 |
 |  |
| ....................................................................................................................................................................................... | |

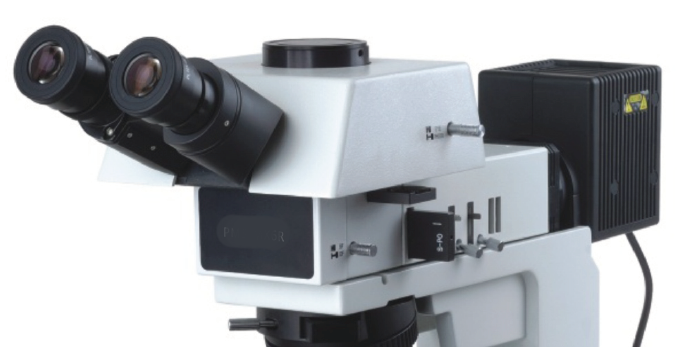

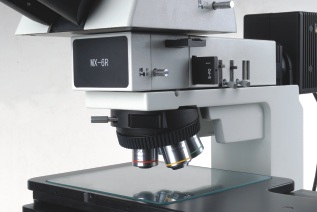

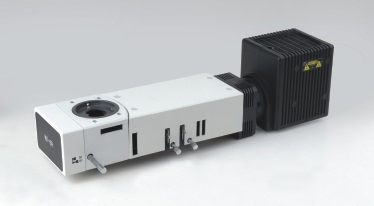

安全、穩重的機架結構設計 ◆工業檢測級顯微鏡體，低重心、高剛性、高穩.定性金屬 機架，極大的提高的系統的抗振能力與成像的穩定性。 ◆前置低手位粗微同軸調焦機構，内置90-240V寬電壓變壓器，可以适應不同地區的電網電壓。底座内部設計有風循環散熱系統，長時間使用也不會使機架過熱。 | 不同的照明器可供選擇 ◆明場反射照明器:單顆大功率5W白色LED照明， 帶斜照明機構，适用于NS-503RT機型。 ◆明場反射照明器: 12V100W鹵素燈照明，帶斜照明機構、 适用于NS-503RT機型。 明暗場反射照明器: 12V100W鹵素燈照明， 并帶有光強預設功能，可快速切換到預設亮度。 帶明暗場切換機構、适用于NS-503RT機型。 ◆透射照明: NS-503RT均可使用透反兩用機型。 透射光源為單顆大功率 5W白色LED,并帶有N.A.0.5聚光鏡。 透射照明與反射照明可獨立控制， 即透反照明可同時開啓，亦可單獨開啓。 |
 |
|
| ....................................................................................................................................................................................... | |

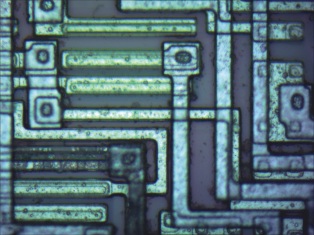

明場觀察(反射) 遠心柯拉反射照明系統，配以全新設計的無限遠平場消色差 長工作距金相物鏡，從低倍到高倍，都能得到清晰、平坦、 明亮的高畫質顯微圖像。 | 明場觀察(透射) 5W大功率LED，配以N.A.0.5聚光鏡，可以透照明下， 觀察LCD彩色液晶顯示屏，器件框架邊緣等。 透射照明與反射照明為獨立控制，即可同時亮，也可單獨亮。 |
|
|
| ....................................................................................................................................................................................... | |

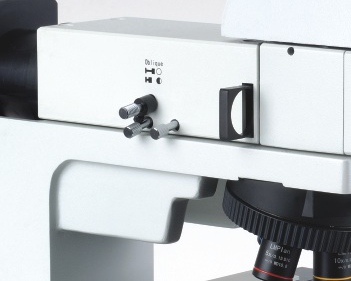

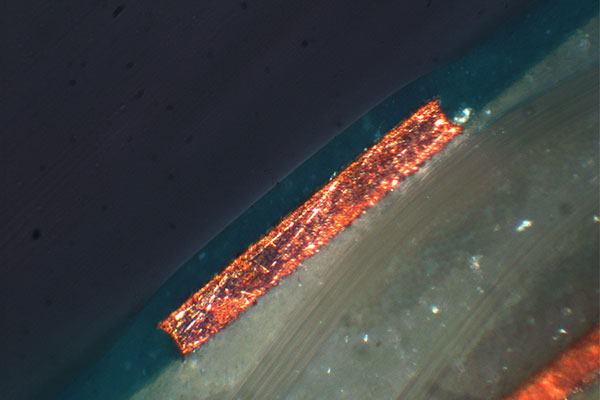

斜照明 使用斜照明，可以使物體表面不同材質部分呈現立體圖案， 增加觀察的對比度與視覺效果。斜照明功能隻限于NS-503RT機型。 | 暗場觀察 将暗場照明拉杆拉到指定位置，即可使用暗場功能， 可以觀察物體表面的各種劃痕、雜質點及其他細微缺陷， 暗場功能隻限于NS-503RT機型。 |
|
|
| ....................................................................................................................................................................................... | |

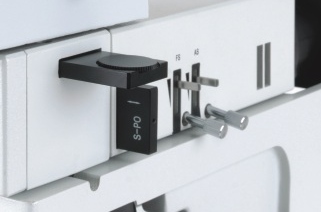

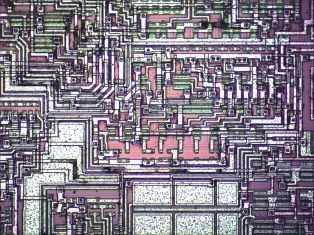

簡易偏光觀察 将起偏鏡及檢偏鏡插闆插入照明器的指定位置，即可進行 簡易偏光觀察。檢偏鏡可分為固定式和360°旋轉式兩種 | DIC微分幹涉觀察 在正交偏光的基礎上，插入DIC棱鏡， 即可進行DIC微分幹涉相襯觀察。 使用DIC技(jì )術，可以使物鏡表面微小的高低差産生明顯的浮雕效果，極大的提高圖像的對比度。 5X、10X、 20X專為DIC設計，使得整個視場的幹涉色一緻， 微分幹涉效果非常出色，高倍物鏡DIC效果也較好。 |
  |
|

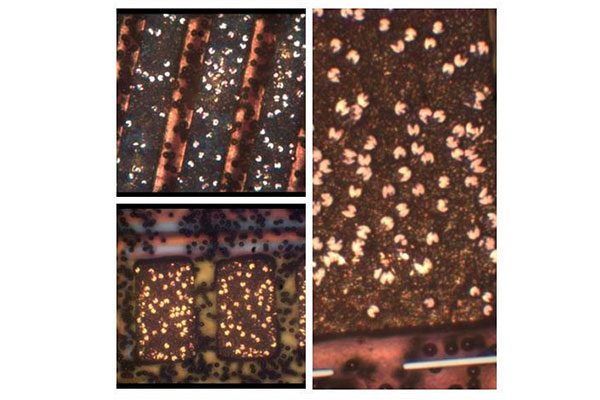

應用案例
|
|
|
