産品特點
| 數控機床線上測量探頭（CNC測頭） 定義： 以機床硬件為載體，完成智能自動測量，在CNC内 産品加工過程中，可調動調用刀架上安裝的測頭， 實時測量當前加工位置的偏差，并可自動補償刀損 誤差，可完美解決刀損導緻批量加工産品尺寸質量 不合格的問題。 ●硬體：機床模組、機床對刀儀等； ●軟體：巨集程式、專用3D測量軟體等。 |  |
技(jì )術參數
型号 | OMI40.02 | OMI40.02i |
單向重複性 | 2 Sigma 0.5μm | 2 Sigma 1 μm |
推薦觸測速度 | 254mm/min --2000mm/min | N/A |
觸測方向 | ± X; ± Y; -Z | ± X; ± Y; -Z |
測針Z 大位移 | XY ±12,5 °; Z –6mm | XY ±12.5 °; Z –6.5mm |
觸測力(50mm 測針 ) | Z = 5.7N 、X/Y = 1N | Z = 4.0N 、X/Y = 0.4~0.8N |
電池 | 2x3.6V Battery 、Type ½ AA (IEC) | 2x3.6V Battery 、Type ½AA (IEC) |
電池壽命 | 可連續使用達 700h | 360 天 |
重量（不含刀柄） | 390g | 280g |
使用溫度範圍 | 10°-50°C | 0 °-60°C |
材料 | 不鏽鋼+天然玻璃 | 不鏽鋼 +天然玻璃 |
信号傳輸 | High Date Rate+ | 光學傳輸 |
發射傳輸角度 | 軸向120°，周向 360° | 360°沿測頭軸 |
發射傳輸距離 | 4m-7m 可調 | 5m |
在機測量模組的優勢

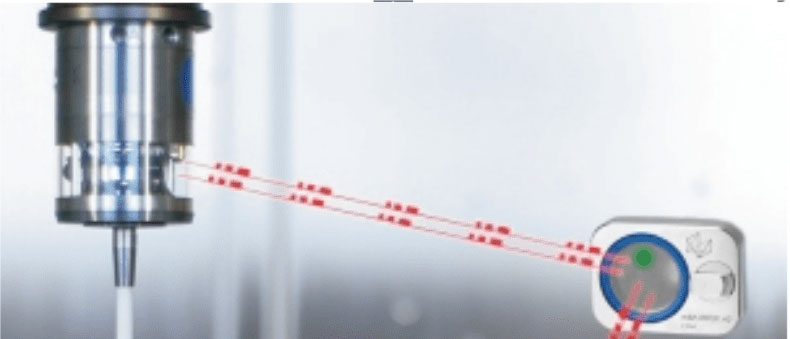

專為機床環境設計HDR+紅外傳輸系統，可以避免可見光幹擾，智能過濾高速預觸發系統，碰撞檢測，隔熱技(jì )術，超長的電池續航能力，連續700小時使用。不同于應用廣泛的50Hz和60Hz，使用455kHz，高傳輸速率的信号安全傳輸，360度發射裝置，極大的信号範圍，優化的電池使用策略，得益于HDR+的雙向激活技(jì )術。
簡單實用的操作
堅固的結構 | 适合車間的操作 | 堅固的保護 |
結構小巧 占用空間小 極小的Z向空間需求 Z 小的觸發空間 可以使用很小的刀柄 | 免工具快速電池更換 簡單的測針更換 簡單的跳動調節 不鏽鋼結構保證 系統剛性和穩定性 | 天然玻璃保護罩 不鏽鋼外殼 無塑料組件 電池倉雙密封環 防水等級為Z 高的IP68等級 防扭機械結構 |
